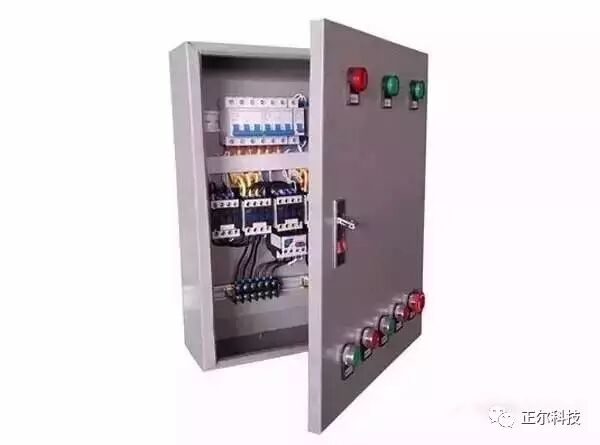

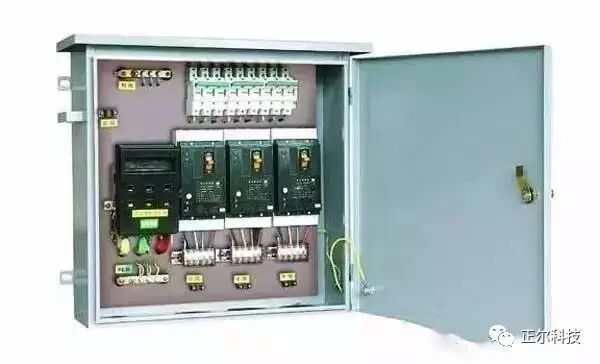

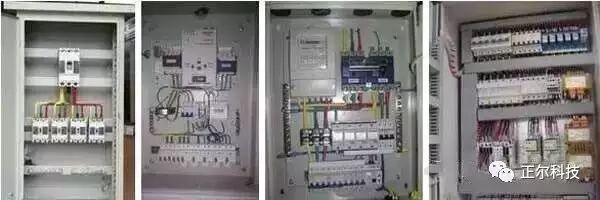

“配电箱”，也叫配电柜，是电动机控制中心的统称。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

配电箱的用途

便于管理，当发生电路故障时有利于检修。 配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。 常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。 配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：

一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

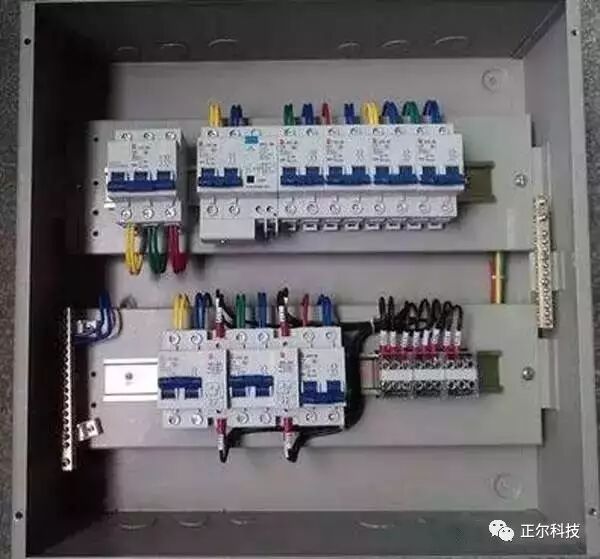

柜内由以下各部分组成：

一、断路器

断路器：既开关,是配电柜的主要元器件，常用的有空气开关、漏电开关、双电源自动转换开关。

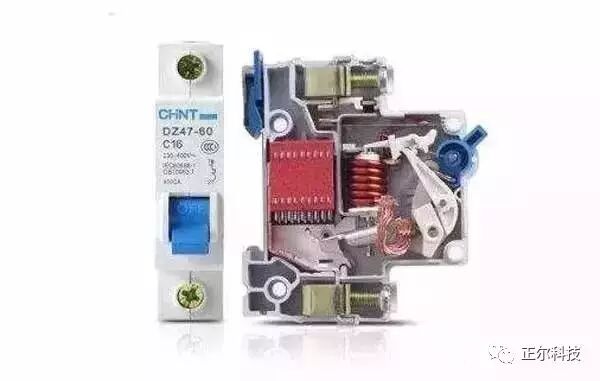

1.空气开关

A.空气开关的概念：

空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

B.空气开关的工作原理：

自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

2．漏电保护开关

A.漏电保护开关概念：

既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。

B.漏电保护开关的工作原理：

漏电保护器的工作原理图。LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。

C.漏电保护开关的作用:

1、当电气设备或线路发生漏电或接地故障时，能在人尚未触及之前就把电源切断。

2、当人体触及带电的物体时，能在011s内切断电源，从而减轻电流对人体的伤害程度。

3、可以防止因漏电而引起的火灾事故。

3．双电源自动转换开关

双电源自动转换开关的概念:

双电源自动转换开关为电源二选一自动切换系统，第一路出现故障后双电源自动转换开关自动切换到第二路给负载供电，第二路故障的话双电源自动转换开关自动切换到第一路给负载供电。

适合用于UPS-UPS，UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换。

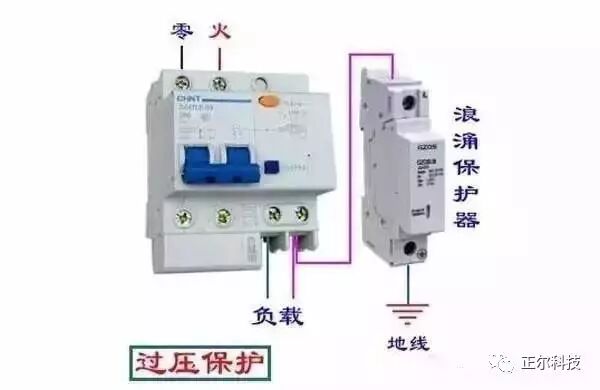

二、浪涌保护器

A.浪涌保护器的概念：

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

B.浪涌基本知识:

浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？

浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。

电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。在美国，一般家庭和办公环境配线的标准电压是120伏。如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。

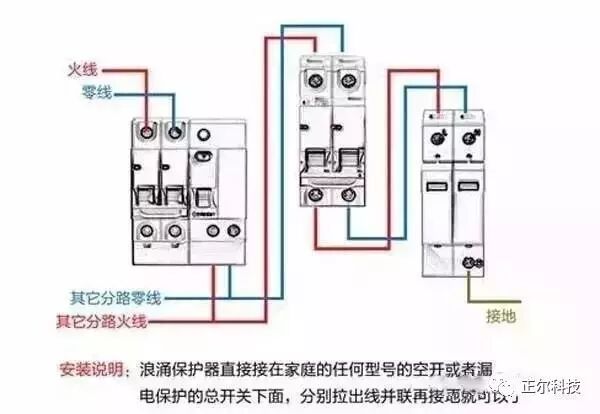

C.浪涌保护器的作用：

第一道防线应是连接在用户供电系统入口进线各相和大地之间的大容量电源防浪涌保护器。一般要求该级电源保护器具备100KA/相以上的最大冲击容量，要求的限制电压应小于2800V。我们称为CLASS I 级电源防浪涌保护器 （简称SPD）。

这些电源防浪涌保护器是专为承受雷电和感应雷击的大电流和高能量浪涌能量吸收而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过SPD时，线路上出现的最大电压成为限制电压）为中等级别的保护，因为CLASS I 级的保护器主要是对大浪涌电流的吸收。仅靠它们是不能完全保护供电系统内部的敏感用电设备。

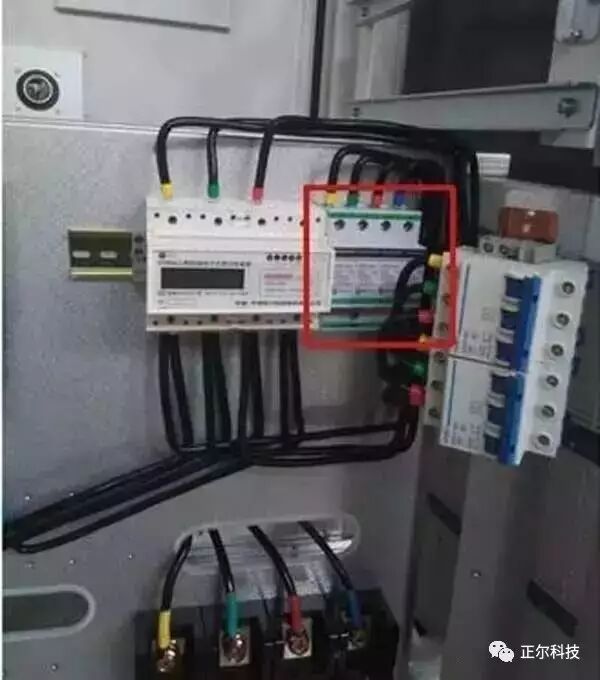

第二道防线应该是安装在向重要或敏感用电设备供电的分路配电设备处的电源防浪涌保护器。这些SPD对于通过了用户供电入口浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作用。该处使用的电源防浪涌保护器要求的最大冲击容量为40KA/相以上，要求的限制电压应小于2000V。我们称为CLASS II级电源防浪涌保护器。一般的用户供电系统作到第二级保护就可以达到用电设备运行的要求了。

最后的防线可在用电设备内部电源部分使用一个内置式的电源防浪涌保护器，以达到完全消除微小瞬态的瞬态过电压的目的。该处使用的电源防浪涌保护器要求的最大冲击容量为20KA/相或更低一些，要求的限制电压应小于1800V。对于一些特别重要或特别敏感的电子设备，具备第三级的保护是必要的。同时也可以保护用电设备免受系统内部产生的瞬态过电压影响。

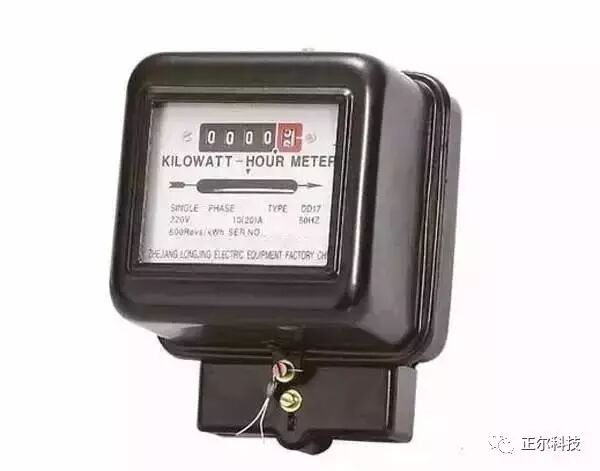

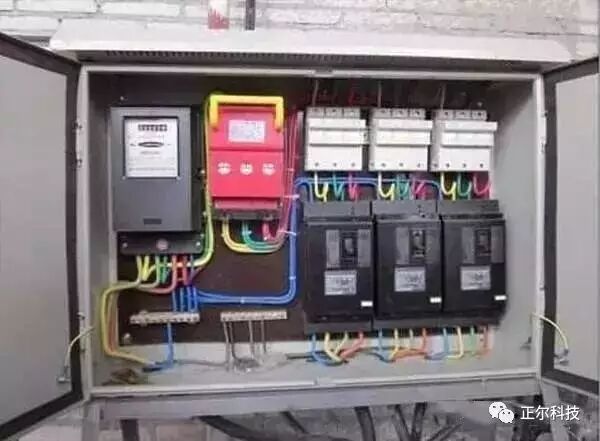

三、电度表

A.电度表的概念：

电工通常用的电能表，是用来测量电能的仪表，俗称电度表。

B.电度表的工作原理：

①机械电度表工作原理：当电能表接入电路时,电压线圈和电流线圈产生的磁通穿过圆盘,这些磁通在时间和空间上不同相,分别在圆盘上感应出涡流,由于磁通与涡流的相互作用而产生转动力矩使圆盘转动,因磁钢的制动作用,使圆盘的转速达到匀速运动,由于磁通与电路中的电压和电流成正比例,使圆盘在其作用下以正比于负载电流的转速运动,圆盘的转动经蜗杆传动到计度器,计度器的示数就是电路中实际所使用的电能。

②电子电度表基本原理：电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号,用分流器或电流互感器将电流信号变成可用于电子测量的小信号,利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法,并对电能进行累计,然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示,或送微计算机处理后进行数码显示。

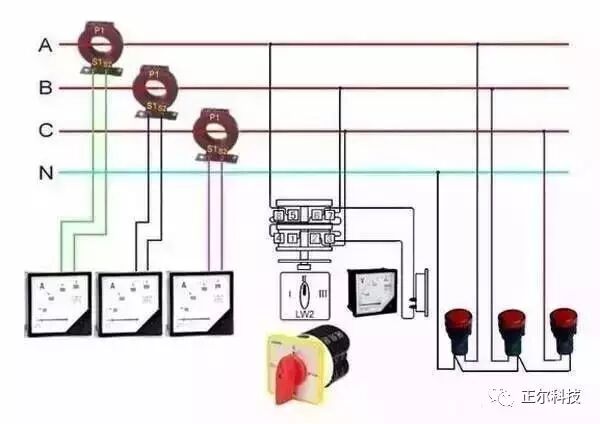

四、电流表

A.电流表的工作原理：

电流表是根据通电导体在磁场中受磁场力的作用而制成的。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。 这叫磁电式电流表。

B.电流表的使用规则:

①电流表要串联在电路中(否则短路。);

②被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程。);
